ШКАФЫ УПРАВЛЕНИЯ ТШУ

  • назначение

    Шкафы управления ТШУ предназначены для управления средствами регулирования отпуска тепловой энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий.

    Возможно применение ТШУ в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

    Конструктивно шкафы управления ТШУ представляют собой металлический шкаф типа ЩРН для сборки модульной аппаратуры с открывающимися передними дверцами, снабжёнными замками.

    Шкафы управления ТШУ – это комбинация коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

    Шкафы управления выполнены на базе модулей управления TTR-01, которые в автоматическом режиме организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят расчёты, выводят полученные значения параметров на жидкокристаллический индикатор и, согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности

    Схемой шкафа управления предусматривается:

    • - электропитание от сети ~220 В или ~400 В;
    • - возможность наличия двух вводов электропитания (автоматический ввод резервного питания);
    • - выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;
    • - поддержание температуры горячей воды на заданном уровне в системе ГВС;
    • - регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) с возможностью защиты системы отопления от замораживания;
    • - снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
    • - трёхпозиционое управление клапаном регулирующим;
    • - управление подпиткой в независимой системе отопления;
    • - управление насосами в автоматическом или ручном режимах;
    • - индикаторы работы насосов;
    • - защита насосов от коротких замыканий и перегрузок;
    • - защита насосов от пропадания фазных напряжений;
    • - защита работы насосов при отсутствии теплоносителя (сухой ход);
    • - автоматический ввод в работу резервного насоса при неисправности основного;
    • - попеременная работа насосов с целью обесечения равномерного износа;
    • - выбор активного уровня сигнала («замкнуто» или «разомкнуто») от датчиков соответственно наличия неисправности насоса и отсутствия теплоносителя в трубопроводе.

    Маркировка шкафов управления

    При заказе шкафа с внешними органами управления после наименования шкафа в скобках указать (ЩМП).

    ПРИМЕР ЗАКАЗА:

    • Шкаф управления ТШУ-1-12-20.20-2-IP54 ТУ BY 690397591.003-2014 – шкаф управления на базе модуля управления TTR-01D-230, с одним сетевым вводом, одним контуром отопления с насосом мощностью до 0,5 кВт и напряжением 230 В, с частотой 50 Гц и одним контуром горячего водоснабжения с насосом мощностью до 0,5 кВт и напряжением 230 В, с частотой 50 Гц, с интерфейсом RS-485 и степенью защиты оболочки IP54. - 1шт;
    • - Датчик температуры ТДТ-100 (теплоносителя) - 3 шт;
    • - Датчик температуры ТДВ-60 (наружного воздуха) - 1 шт.
    • - Шкаф управления ТШУ А-2-1-33-2-IP54 ТУ BY 690397591.003-2014 – шкаф управления на базе модуля управления TTR-01A-230, с двумя сетевыми вводами электропитания, одним контуром отопления с двумя насосами мощностью до 1,0 кВт и напряжением 230 В, с частотой 50 Гц, с интерфейсом RS-485 и степенью защиты оболочки IP54. - 1шт;
    • - Датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
    • - Датчик температуры ТДВА-60 (наружного воздуха) - 1 шт.

    Примечание:

    При заказе в комплекте поставки необходимо отдельной строкой указывать датчики температуры с указанием их количества и типа.

    ТИПОВАЯ НОМЕНКЛАТУРА ШКАФОВ УПРАВЛЕНИЯ

    ОбозначениеМодификация
    модуля
    управления
    Система
    отопления
    Система ГВСПодпитка в
    независимой
    системе
    отопления
    Кол-во
    вводов
    электропитания
    ТШУ-Х-1-ХХ-2-IP54 TTR-01D 1;2
    ТШУ А-Х-1-ХХ-2-IP54* TTR-01А 1;2
    ТШУ-Х-2-ХХ-2-IP54 TTR-01D 1;2
    ТШУ A-Х-2-ХХ-2-IP54* TTR-01А 1;2
    ТШУ-Х-11-ХХ.ХХ-2-IP54 TTR-01D 1;2
    ТШУ A-Х-11-ХХ.ХХ-2-IP54* TTR-01А 1;2
    ТШУ-Х-22-ХХ.ХХ-2-IP54 TTR-01D 1;2
    ТШУ A-Х-22-ХХ.ХХ-2-IP54* TTR-01А 1;2
    ТШУ-Х-12-ХХ.ХХ-2-IP54 TTR-01D 1;2
    ТШУ A-Х-12-ХХ.ХХ-2-IP54* TTR-01А 1;2
    ТШУ-Х-14-ХХ.ХХ-2-IP54 TTR-01D 1;2
    ТШУ A-Х-14-ХХ.ХХ-2-IP54* TTR-01А 1;2
    ТШУ-Х-124-ХХ.ХХ.ХХ-2-IP54 TTR-01D 1;2
    ТШУ A-Х-124-ХХ.ХХ.ХХ-2-IP54* TTR-01А 1;2
    Шкаф автоматического ввода резервного питания
    ТШУ-АВР-075* 2
    Примечание: * - при заказе шкафа с внешними органами управления и индикации
    после обозначения шкафа указать "(ЩМП)", например: ТШУ А-1-ХХ-2-IP-54 (ЩМП)

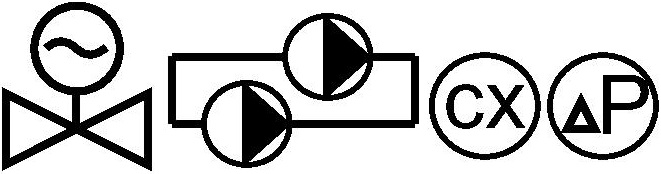

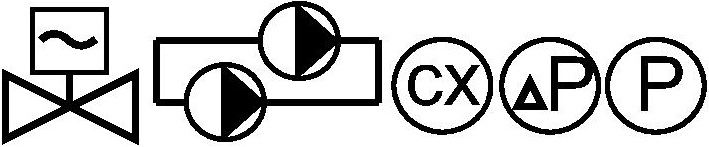

    Условные обозначения

    клапан регулирующий с электроприводом датчик защиты насосов от «сухого хода»
    клапан соленоидный с магнитной катушкой датчик перепада давления
    насос датчик давления в независимом контуре
    системы отопления
    насос основной и резервный
