РЕГУЛЯТОРЫ ДАВЛЕНИЯ «ДО СЕБЯ» RDT-S

  • Описание, область применения

    Регулятор предназначен для автоматического поддержания заданного давления рабочей среды в трубопроводе до регулятора (по ходу движения рабочей среды). Клапан регулятора при отсутствии давления нормально закрыт. При повышении давления до регулятора клапан открывается.

    Регулятор представляет собой «нормально закрытый» регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений в мембранных камерах привода.

    НОМЕНКЛАТУРА

    RDT-S-Х1-Х2-Х3
    где
    RDT-S - обозначение регулятора давления «До себя»;
    Х1 - исполнение диапазона настройки регулятора;
    Х2 - значение условного диаметра;
    Х3 - значение условной пропускной способности.

    ПРИМЕР ЗАКАЗА:

    Регулятор давления прямого действия “До себя” условным диаметром 25 мм, с пропускной способностью 6,3м3/ч, максимальной температурой рабочей среды 150°С, с диапазоном настройки регулятора 3-9 бар. RDT-S-2.3-25-6,3

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Наименование параметров,
    единицы измерения
    Значения параметров
    Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150
    Условная пропускная способность Кvs, м3 0,63
    1,0
    1,6
    2,5
    4,0
    4,0
    6,3
    6,3
    8,0
    10
    12,5
    16
    16
    20
    25
    20
    25
    32
    40
    50
    63
    80
    100
    125
    160
    200
    250
    280
    Коэффициент начала кавитации, Z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3
    Температура рабочей среды Т, °С +5 ... +150°С
    Условное давление РN, бар (МПа) 16 (1,6)
    Рабочая среда Вода с температурой до 150°С, 30% водный раствор этиленгликоля
    Тип присоединения фланцевый
    Исполнения диапазона настройки
    регулятора, бар (МПа):

    1.1
    1.2
    1.3
    2.1
    2.2
    2.3

    0,2 - 1,6 (0,02 - 0,16) (оранжевая пружина)
    0,6 - 3,0 (0,06 - 0,30) (серая пружина)
    1,0 - 4,5 (0,10 - 0,45) (оранжевая пружина + серая пружина)
    0,7 - 3,5 (0,07 - 0,35) (красная пружина)
    2,0 - 6,5 (0,20 - 0,65) (желтая пружина)
    3,0 - 9,0 (0,30 - 0,90) (красная пружина + желтая пружина)
    Зона пропорциональности, % от верхнего
    предела настройки, не более
    6
    Относительная протечка, % от Кvs, не более 0,05%
    Окружающая среда Воздух с температурой от +5°С до +50°С и влажностью 30-80%
    Материалы:
    -корпус
    -крышка
    -шток
    -плунжер
    -седло
    -сменный блок уплотнения штока
    -уплотнение в затворе
    -мембрана

    Чугун
    Сталь 20
    Нержавеющая сталь 40Х13
    Нержавеющая сталь 40Х13
    Нержавеющая сталь 40Х13
    Направляющие-PTFE, прокладки-EPDM
    “металл по металлу”
    EPDM на тканевой основе

    ПРИМЕНЕНИЕ


    Установка регулятора давления «До себя»

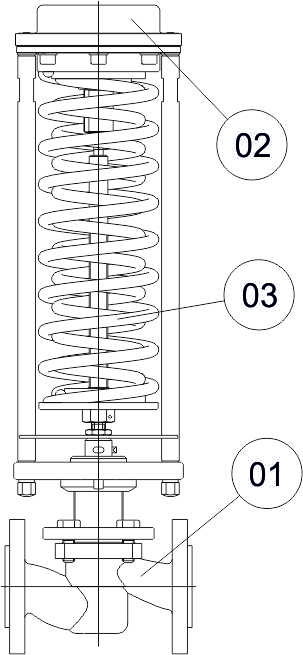

    КОНСТРУКЦИЯ

    Общая конструкция регулятора давления «До себя» состоит
    из трех главных элементов:
    клапана 01,
    привода 02
    исполнительного механизма-устройства, задающего
    необходимое давление (далее - задатчик) 03.
    Тарелка клапана разгружена от гидростатических сил.

    Регулятор давления «До себя» RDT-S

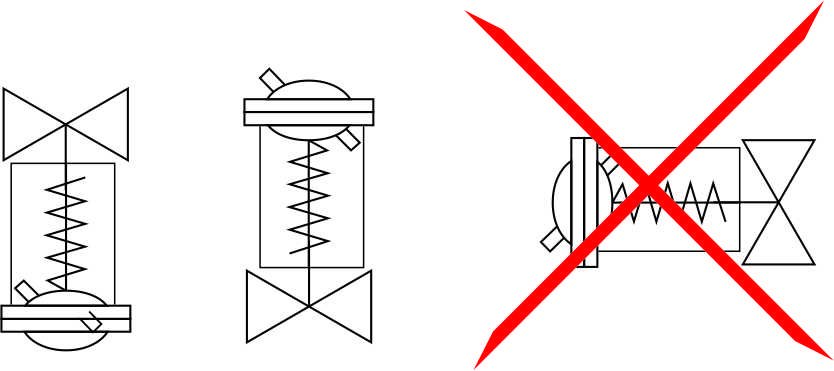

    МОНТАЖНЫЕ ПОЛОЖЕНИЯ

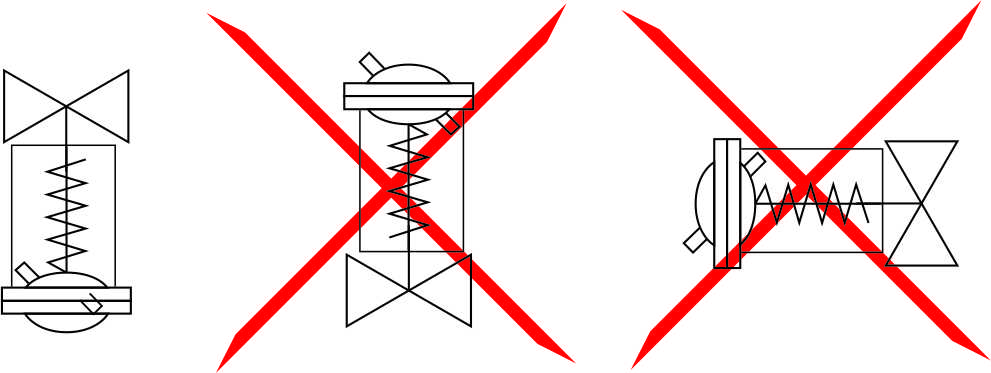

    Монтажные положения регулятора на трубопроводе при температуре среды до 100°С (Прямолинейные участки до и после регулятора не требуются) Монтажные положения регулятора на трубопроводе при температуре среды свыше 100°С (Прямолинейные участки до и после регулятора не требуются)

    ГАБАРИТНЫЕ РАЗМЕРЫ

    Наименование параметров,
    единицы измерения
    Значения параметров
    Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150
    Длина L, мм 130 150 160 180 200 230 290 310 350 400 480
    Высота H, мм не более 435 460 465 470 476 495 630 645 705 765 810
    Масса, кг не более 12,7 13,5 14,5 16 17,8 21,5 26 31,8 44,5 55,6 67,6

    Монтажный комплект исполнительного механизма регулятора:
    для Ду 15-100:

    • - медной импульсной трубкой Ду 6х1 мм длиной 1,0 м - 1 шт;
    • - латунной гайкой с внутренней резьбой - М10х1 - 1 шт;
    • - латунным штуцером с наружной трубной резьбой G1/2” (для подключения к
      шаровому крану) - 1 шт;

    для Ду 125-150:

    • - медной импульсной трубкой Ду 10х1 мм длиной 1,0 м - 1 шт;
    • - латунной гайкой с внутренней резьбой - М14х1,5 - 1 шт;
    • - латунным штуцером с наружной трубной резьбой G1/2” (для подключения к
      шаровому крану) - 1 шт;

    Импульсные трубки рекомендуется подключать через шаровый кран.

    ПРИМЕР ПОДБОРА

    Расход сетевого теплоносителя: 10 м³/ч.
    Давление в подающем трубопроводе 6 бар.
    Давление в обратном трубопроводе 3 бар.
    Перепад давлений на двухходовом регулирующем клапане 0,5 бар.
    Требуемое давление перед регулятором давления «До себя» 5,5 бар.
    Регулятор давления «До себя» требуется установить на обратный трубопровод теплового пункта с температурой теплоносителя 70°С.

    В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:

    1. По формуле (4) определяем минимальный условный диаметр клапана:
    (4) Ду = 18,8*(G/V= 18,8*(10/3) = 34,3 мм.
    Скорость в выходном сечении V клапана выбираем равной максимально допустимой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
    2. По формуле (1) определяем требуемую пропускную способность клапана:
    (1) Kv=G/Δ= 10/3,6 = 5,3 м3/ч.
    Перепад давления на клапане ΔP выбираем на 30% больше, чем необходимо срезать в тепловом пункте ((5,5 – 3,0)/0,7 = 3,6) соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
    3. Выбираем регулятор давления «До себя» (Тип RDT-S) с ближайшим большим условным диаметром и ближайшей большей (или равной) условной пропускной способностью Kvs:
    Ду = 40 мм, Кvs = 16 м3/ч.
    4. По формуле (2) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м3/ч:
    (2) ΔPф = (G/Kvs)2 = (10/16)2 = 0,39 бар.
    5. Выбираем диапазон настройки регулятора давления «До себя»: Ртр = 5,5 бар. Из таблицы подбора диапазона регулятора давлений «До себя» выбираем исполнение 2.3 (3,0-9,0 бар)
    5. Определяем по формуле (5) и значению Рнас из таблицы 2 рекомендаций максимальный перепад давления, который может на себе «погасить» регулятор при требуемой настройке поддержания давления до себя 5,5 бар и температуре теплоносителя 70°С:
    (5) ΔPпред = Z*(P1-Pнас) = 0,55*(5,5 – (– 0,69)) = 3,4 бар.
    6. Проверяем значение максимального перепада давления на схемном решении: 5,5 – 3,0 = 2,5 бар < 3,4 бар. Регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
    7. Номенклатура для заказа: RDT-S-2.3-40-16.

    УСТРОЙСТВО

    Устройство регулятора давления «До себя» показано на рисунке ниже, перечень деталей в таблице

    На
    рисунке
    Наименование деталей Наименование
    блока
    1
    2

    3
    4
    5
    6
    7
    8
    9


    Седло
    Манжета (уплотнение разгрузочной
    камеры)
    Крышка клапана
    Стакан
    Уплотнение
    Шток
    Тарелка
    Плунжер
    Корпус клапана

    Клапан 01
    10
    11
    12
    13
    14
    15
    16
    17


    Поршень мембраны
    Мембрана
    Крышка (верхняя)
    Шайба
    Штуцер ( -)
    Крышка (нижняя)
    Штуцер (+)
    Штифт

    Привод 02
    18
    19
    20
    21
    22
    23
    24


    Пружина задатчика (меньшего усилия)
    Шайба
    Гайка регулировочная
    Шток
    Пружина задатчика (большего усилия)
    Стакан
    Уплотнительный узел

    Задатчик 03

    Клапан регулятора при отсутствии давления нормально закрыт. Импульс высокого давления подается по импульсной трубке (входит в комплект регулятора), подключённой в нижнюю камеру привода 02 со стороны задатчика 03 к штуцеру «+» поз. 16, под мембрану поз.11. Импульс низкого давления (создаваемого атмосферой) подается на мембрану поз.11 со стороны задатчика 03 (штуцер «-» поз. 14). Изменение регулируемой разницы давлений выше заданной величины, установленной при помощи пружины поз.18 (22) в задатчике 03, приводит к сдвигу штока поз.21 и прикрытию или открытию тарелки поз.7 клапана 01 до момента, когда величина регулируемого перепада давления достигнет величины, установленной на задатчике 03.

    ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ МЕМБРАНЫ НЕ ДОПУСКАЕТСЯ УСТАНАВЛИВАТЬ ЗАГЛУШКУ НА ШТУЦЕР «-».

    МОНТАЖ РЕГУЛЯТОРА

    Перед регулятором необходимо установить фильтр.
    В месте забора импульса необходимо предусмотреть ручной запорный кран, позволяющий отключать давление от импульсной трубки. Во избежание загрязнения импульсной линии забор импульса желательно проводить сверху или сбоку трубопровода.
    Перед регулятором и после регулятора желательно предусмотреть ручные запорные краны, позволяющие проводить техническое обслуживание и ремонт регулятора без необходимости слива рабочей среды из всей системы.
    Установить штуцер из комплекта регулятора на трубопровод до регулятора согласно схеме подключения регулятора в месте, удобном для подсоединения импульсной трубки.
    Вблизи от мест забора импульса (штуцера) установить манометр.
    После регулятора установить манометр.
    Соединить импульсной трубкой штуцер «+» регулятора со штуцером на трубопроводе. Штуцер «-» оставить открытым на атмосферу.
