Счетчики-расходомеры ультразвуковые ВИРС-У
Счетчики-расходомеры ультразвуковые ВИРС-У используют современный ультразвуковой метод измерения, а при их изготовлении используются стойкие к коррозии и разрушению материалы. В совокупности всё это позволяет добиться высокого класса точности (менее 1% погрешности). Счетчики-расходомеры ультразвуковые ВИРС-У идеальны для использования как в коммунально-хозяйственном секторе, так и в топливно-энергетическом комплексе, промышленном секторе.
Счетчики-расходомеры ультразвуковые ВИРС-У (расходомеры) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходной сигнал.
Типоразмеры счетчиков-расходомеров ВИРС-У
Номинальный диаметр DN, мм Минимальный расход Qmin, м³/ч Максимальный расход Qmax, м³/ч Масса, не более, кг Потери давления ΔРn при расходе 0,7Qmax Вес импульса, л/имп 15 0,03* 3* 1 0,014 от 0,01 до 0,1 20 0,05* 5* 5 0,012 от 0,015 до 0,15 25 0,07* 7* 8 0,014 от 0,01 до 0,1 32 0,12* 12* 9 0,014 (0,007) от 0,02 до 0,2 40 0,2* 20* 10 0,006 от 0,04 до 0,4 50 0,3* 30* 12 0,012 (0,006) от 0,04 до 0,4 65 0,5* 50* 14 0,002 (0,005) от 0,01 до 0,1 80 0,8* 80* 16 0,004 от 0,15 до 1,5 100 1,2* 120* 20 0,004 от 0,5 до 5 150 6,3 630 26 0,004 от 0,08 до 8 200 11 1100 40 0,004 от 1,4 до 14 250 18 1800 50 0,004 от 3,1 до 31 300 25 2500 60 0,004 от 5 до 5 400 45 4500 85 0,004 от 7 до 70 500 70 7000 140 0,004 от 12,5 до 125 600 100 10000 200 0,004 от 20 до 200 700 140 14000 240 0,004 от 40 до 400 800 180 18000 300 0,004 от 50 до 500 1000 280 28000 500 0,004 от 80 до 800 1200 400 40000 600 0,004 от 100 до 1000 * - значение расхода для преобразователя расхода в форме прямой трубы с сужением.
Расходомеры с DN80-1200 - в форме прямой трубы, с DN15-100 - в форме прямой трубы с сужением.Пределы допускаемой относительной погрешности преобразователей расхода
Таблица 2. Пределы допускаемой относительной погрешности преобразователей расходаОбозначение расходомера Класс точности Диапазон измерения
расхода, м3/чПределы относительной
погрешности измерения
объема, %
ВИРС-У0,5 0,04Qmax≤Q≤Qmax ±0,5 Qmax≤Q<0,04Qmax ±(0,5+0,005 Qmax/Q), но более 2% 1 (С) 0,04Qmax≤Q≤Qmax ±1 Qmax≤Q<0,04Qmax ±(1+0,01 Qmax/Q), но более 3% 2 (В) 0,04Qmax≤Q≤Qmax ±2 Qmax≤Q<0,04Qmax ±(2 + 0,02 Qmax/Q), но не более 5% Габаритные и установочные размеры счетчика-расходомера ВИРС-У

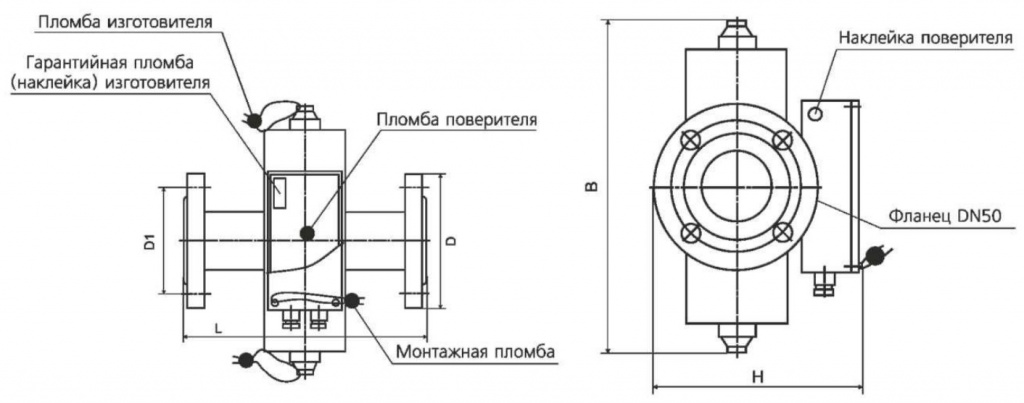

Счетчик-расходомер с крестообразным ППР
Номинальный диаметр DN, мм. Размеры, мм L D D1 H B 25, 32 195 160 125 175 325 Счетчик-расходомер с ППР в форме прямой трубы с сужением
Номинальный диаметр DN, мм. Резьбовое соединение Размеры, мм L* D D1 H B 15 G 3/4 190 100 20 G1 190 110 25 G1 1/4 260 120 32 G1 1/2 260 135 100 140 150 40 G2 300 (260) 145 110 150 160 50 350 (270) 160 125 165 175 65 350 180 145 190 195 80 350 195 160 200 210 100 350 215 180 215 230

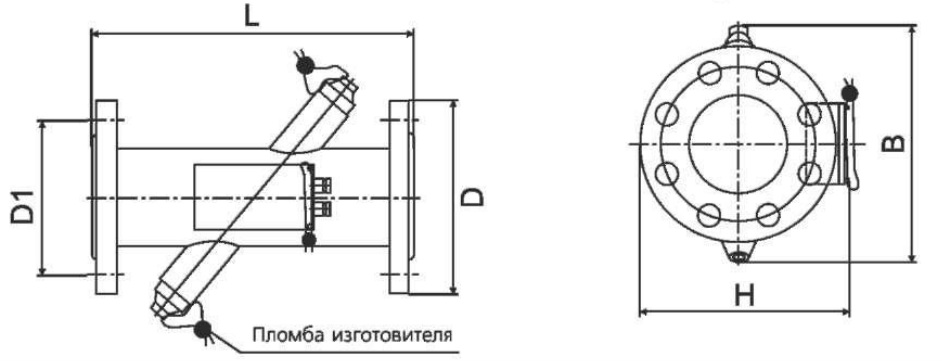

Счетчик-расходомер с ППР в форме прямой трубы однолучевой
Номинальный диаметр DN, мм. Размеры, мм. L* D D1 H B 50 600 160 140 215 180 65 600 180 160 235 190 80 700 (500) 195 160 215 200 100 700 (500) 215 180 235 235 150 600 (500) 280 240 300 307 200 600 (500) 335 295 355 379 250 600 (500) 405 355 425 433 300 600 (500) 460 410 480 485 400 800 580 525 600 586 500 850 710 650 730 690 600 900 840 770 860 790 700 950 910 840 930 880 800 1100 1020 950 1040 980 1000 1360 1255 1170 1275 1190 1200 1400 1300 1400 * в скобках - длина укороченного варианта, поставляется по спецзаказу
Длины прямых участков для однолучевого счетчика-расходомера ВИРС-У
Таблица 3
До преобразователя После преобразователя ВИРС-У (крестообразный) DN25, DN32 Не менее 3DN
Не формируется
ВИРС-У (в форме прямой трубы с сужением) DN15-100 Не менее 10DN* вне зависимости от вида местного сопротивления
Не менее 3DN
ВИРС-У (в форме прямой трубы) DN65-1200 в зависимости от местного сопротивления: - гильза термометра 0,03D<d<0,13D Не менее 5DN
Не менее 3DN
- колено, полностью открытая задвижка (вентиль), тройник, расширение или сужение потока (конусность 8°) Не менее 10DN
- прокладка, резко выступающая внутрь трубопровода, внезапное расширение потока, кран, симметричный вход в трубу после емкости, грязевик, группа колен в одной плоскости.** Не менее 15DN
- группа колен в разных плоскостях, не полностью открытая задвижка (вентиль), совмещенные местные сопротивления, смешивающиеся потоки с температурой, отличающейся более, чем на 10°.*** Не менее 20DN
* При невозможности обеспечить необходимые прямые участки рекомендуется применять струевыпрямители производства ООО "ВОГЕЗЭНЕРГО". Струевыпрямители устанавливаются на расстоянии не менее 5DN перед расходомером и эффективно спрямляют поток жидкости, особенно в случае сильнодеформированного профиля.
** Группу колен считают таковой, если расстоянии между коленами не превышает 5DN.
*** Совмещенными считают такие местные сопротивления, расстояние между которыми не превышает 5DN.
