Применяются в качестве электрического исполнительного механизма для управления шаровыми кранами и дисковыми затворами различных производителей.
Электрические исполнительные механизмы (ЭИМ) ВЭО выпускаются:
- с управляющим сигналом ∼220 В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом ∼24 В ( схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ∼220 В, 50 Гц или ∼24 В, 50Гц.
ЭИМ оснащены ручным дублёром.

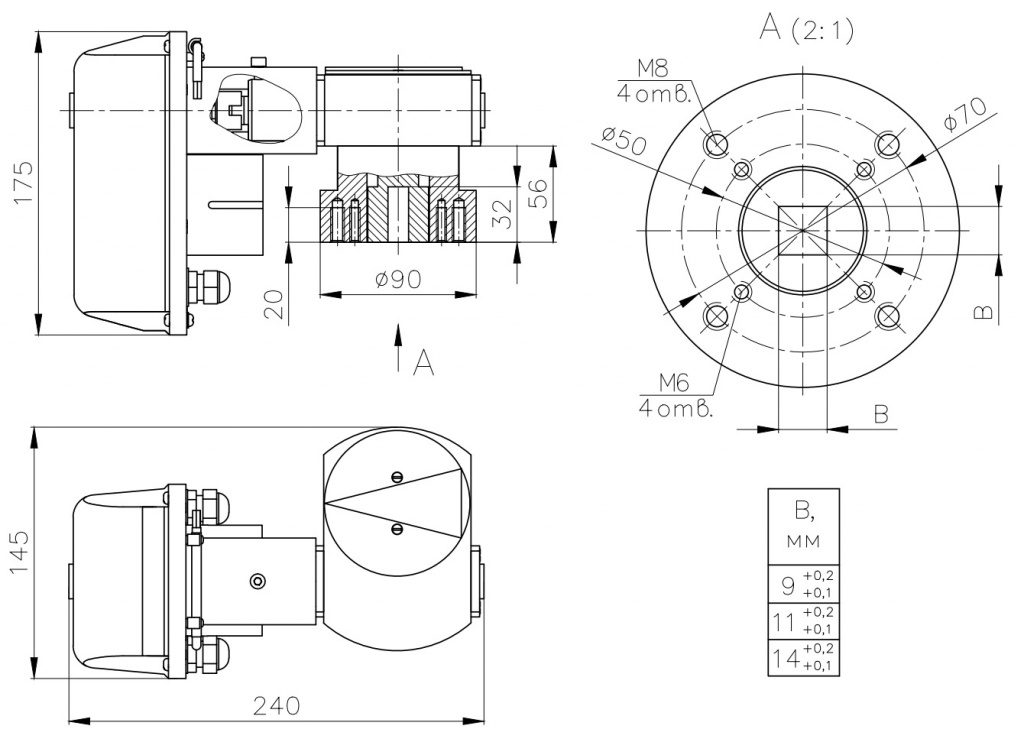

ЭИМ изготавливаются с присоединительными размерами для установки на дисковые затворы и шаровые краны, поставляемые ООО "ВОГЕЗЭНЕРГО".
Технические данные
Обозначение |
ВЭО-04 |
ВЭО-07 |
ВЭО-15 |
ВЭО-35 |
Номинальный крутящий момент, Нм |
100 |
6,3 |
150 |
100 |
Напряжение: - питания - управления |
̶ ~220В, ~24В |
̶ ~220В, ~24В |
̶ ~220В, ~24В |
~220В, ~24В ̶ |
Потребляемая мощность, Вт |
24 |
24 |
30 |
30 |
Номинальное время полного хода, сек |
63 |
1,5 |
63 |
63 |
Номинальное число оборотов |
0,25 |
|||
Управление |
Трехпозиционное ~220В, ~24В |
Трехпозиционное ~220В, ~24В |
Трехпозиционное ~220В, ~24В |
Аналоговое 4-20мА, 0-10В |
Выходной сигнал |
̶ |
̶ |
̶ |
4-20мА |
Защита двигателя от перегрузки |
Электронная |
|||
Регулируемые переключатели (2 шт.) |
+ |
̶ |
+ |
̶ |
Режим работы по ГОСТ 183-74 |
S4-25% ПВ, 630 переключений в час |
S1-100% ПВ |
||
Температура окружающей среды |
От 0 до +50°С |
|||
Степень защиты |
IP54 |
|||
Применяемость |
Дисковые затворы DN40-DN125 |
Краны шаровые DN15, DN20 |
Дисковые затворы DN150 |
Дисковые затворы DN40-DN125 |
